一、波长可调单色光源的组成

波长可调单色光源通常由以下核心组件构成：

1、光源模块

（1）类型：氙灯、卤钨灯、氘灯、溴钨灯等。

（2）作用：提供宽光谱的连续光输出，覆盖紫外（200nm）、可见光（400-700nm）、红外（2500nm）等波段。

2、单色仪

（1）类型：光栅单色仪。

（2）作用：通过光栅分光，将复合光分解为连续光谱，并通过旋转光栅或移动狭缝筛选出特定波长的单色光。

3、滤光片轮

（1）作用：配合单色仪，进一步消除多级光谱干扰，提高单色光纯度。

4、输出系统

（1）类型：光纤耦合输出、空间光输出、积分球均匀光输出。

（2）作用：将单色光高效传输至实验装置，适配不同应用场景。

5、控制与驱动模块

（1）类型：全自动软件控制、LabView驱动、ActiveX和DotNet模块。

（2）作用：实现波长、带宽、光强等参数的精确调节与自动化运行。

二、工作原理

波长可调单色光源通过光源发射、光谱分光、波长选择和输出控制四个核心步骤，实现宽光谱范围内任意波长单色光的精确输出。以下是其工作原理的详细解析：

1、光源发射

（1）光源类型：采用氙灯、卤钨灯、氘灯等宽光谱光源，覆盖紫外（200nm）、可见光（400-700nm）、红外（2500nm）等波段。

（2）作用：光源发射包含多波长的复合光，为后续分光提供输入。

2. 光谱分光

（1）分光元件：使用光栅或棱镜作为分光元件。

（2）原理：复合光进入单色仪后，光栅将光分解为连续的光谱，形成按波长排列的光带。

（3）类比：类似于彩虹的形成，光栅将复合光“展开”成不同颜色的光带。

3. 波长选择

（1）波长筛选：通过旋转光栅或移动狭缝，选择特定波长的光通过，阻挡其他波长。

（2）关键参数：

a：波长分辨率：可精确到1nm以内。

b：带宽调节：可设置0.1-30nm的带宽，控制输出光的纯度。

（3）实现方式：

a：光栅旋转：改变光栅角度，使特定波长的光反射到出口。

b：狭缝移动：调整狭缝位置，仅允许目标波长通过。

4. 输出控制

（1）输出方式：

a：空间光输出：直接输出单色光束。

b：光纤耦合输出：将单色光耦合到光纤中，便于传输。

c：积分球均匀光输出：通过积分球实现均匀光分布，适用于大面积照明。

（2）光强调节：通过控制光源功率或调节狭缝宽度，实现输出光强的连续调节。

（3）稳定性控制：采用闭环反馈系统，确保输出波长和光强的长期稳定性。

三、应用领域

1、科研领域

（1）光谱分析：研究物质的吸收、发射光谱特性。

（2）光学性质研究：分析材料的光学常数、折射率等参数。

（3）光化学反应：激发特定波长的光引发化学反应，探究反应机理。

2、工业检测

（1）材料成分分析：利用特征波长检测材料成分，如半导体掺杂浓度分析。

（2）表面缺陷检测：通过特定波长的光照射，识别材料表面微小缺陷。

（3）薄膜厚度测量：基于干涉原理，通过波长调节实现纳米级厚度测量。

3、教学实验

（1）光学原理教学：直观展示光的波长、频率、能量等基本概念。

（2）物理现象演示：观察光的色散、干涉、衍射等现象，增强学生对光学原理的理解。

4、生物医学

（1）荧光成像：激发荧光染料，实现生物分子的高灵敏度检测。

（2）光动力疗法：通过特定波长的光激活光敏剂，治疗肿瘤等疾病。

5、光电子器件测试

（1）光谱响应测试：评估光电探测器、太阳能电池等器件的光谱响应特性。

（2）光电转换效率测试：测量器件在不同波长下的光电转换效率。

波长可调单色光源示意图

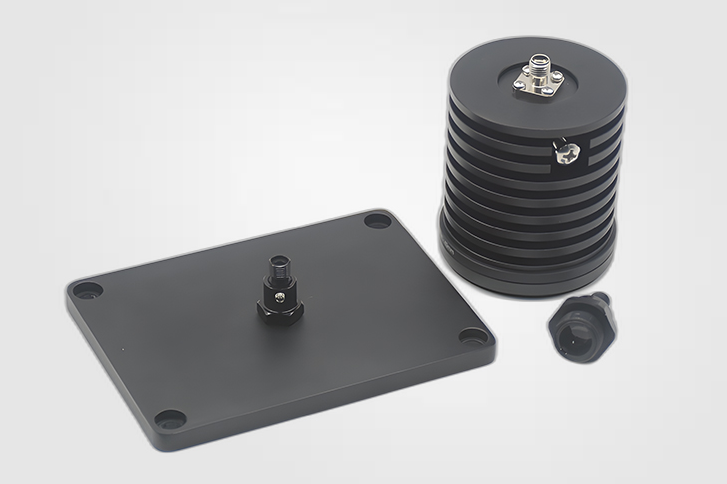

准直器组件示意图

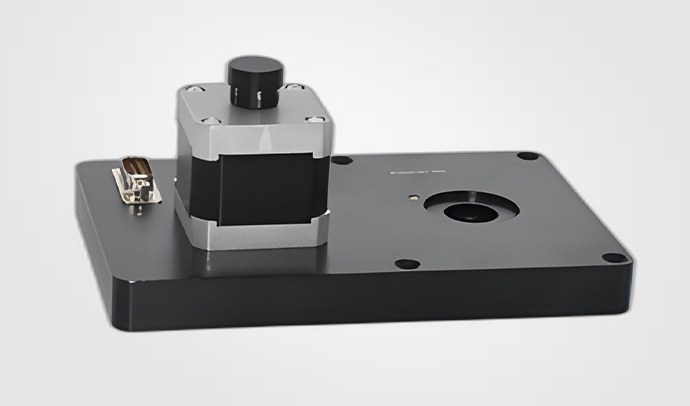

滤光片轮示意图

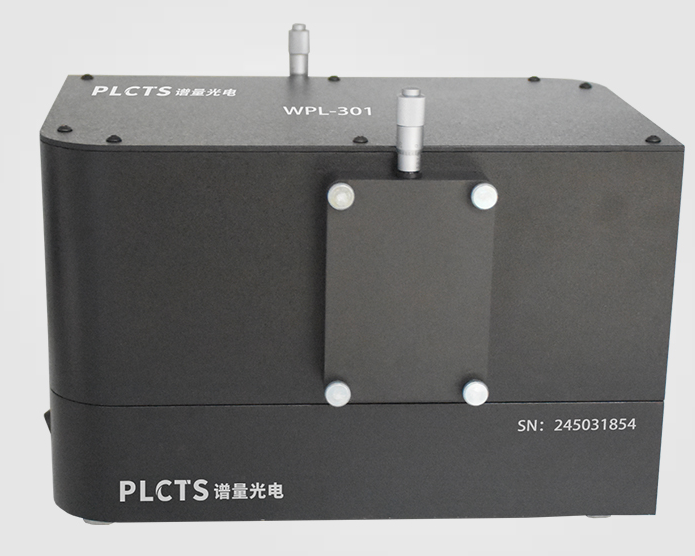

光栅单色仪示意图

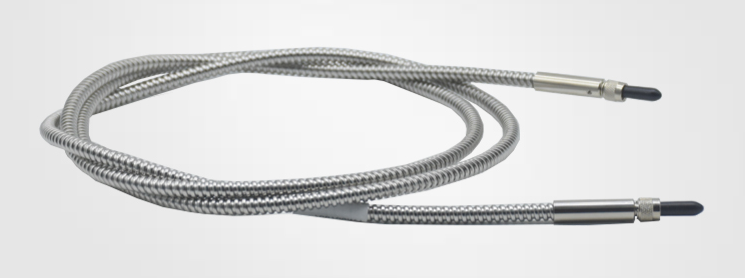

紫外石英光纤示意图

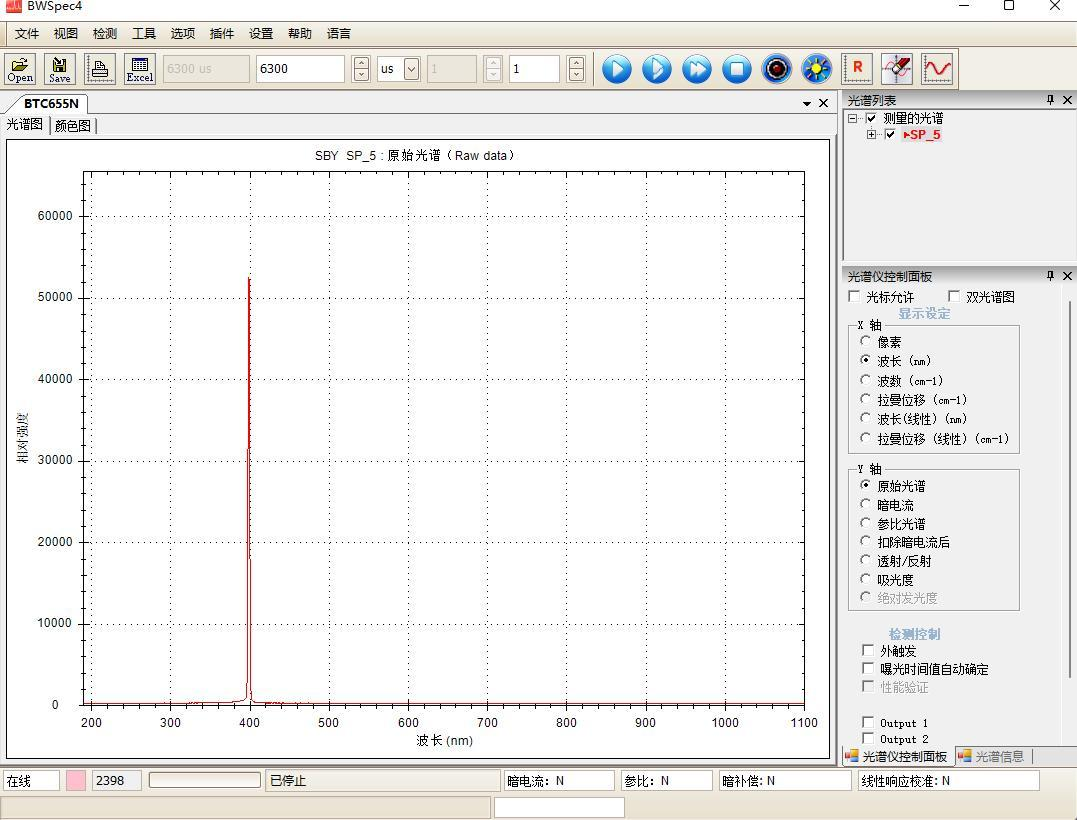

单色仪设置 400nm 波长曲线

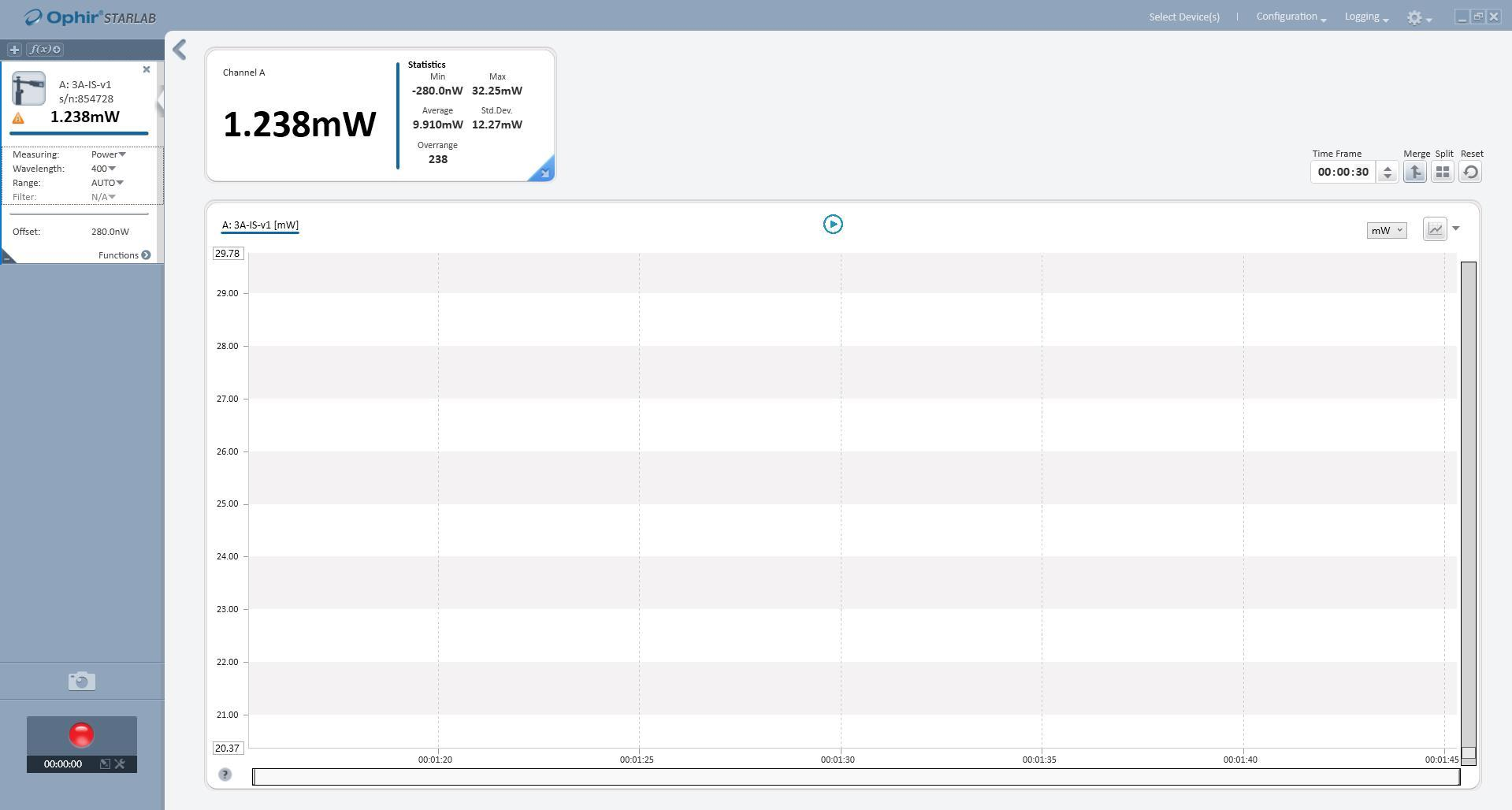

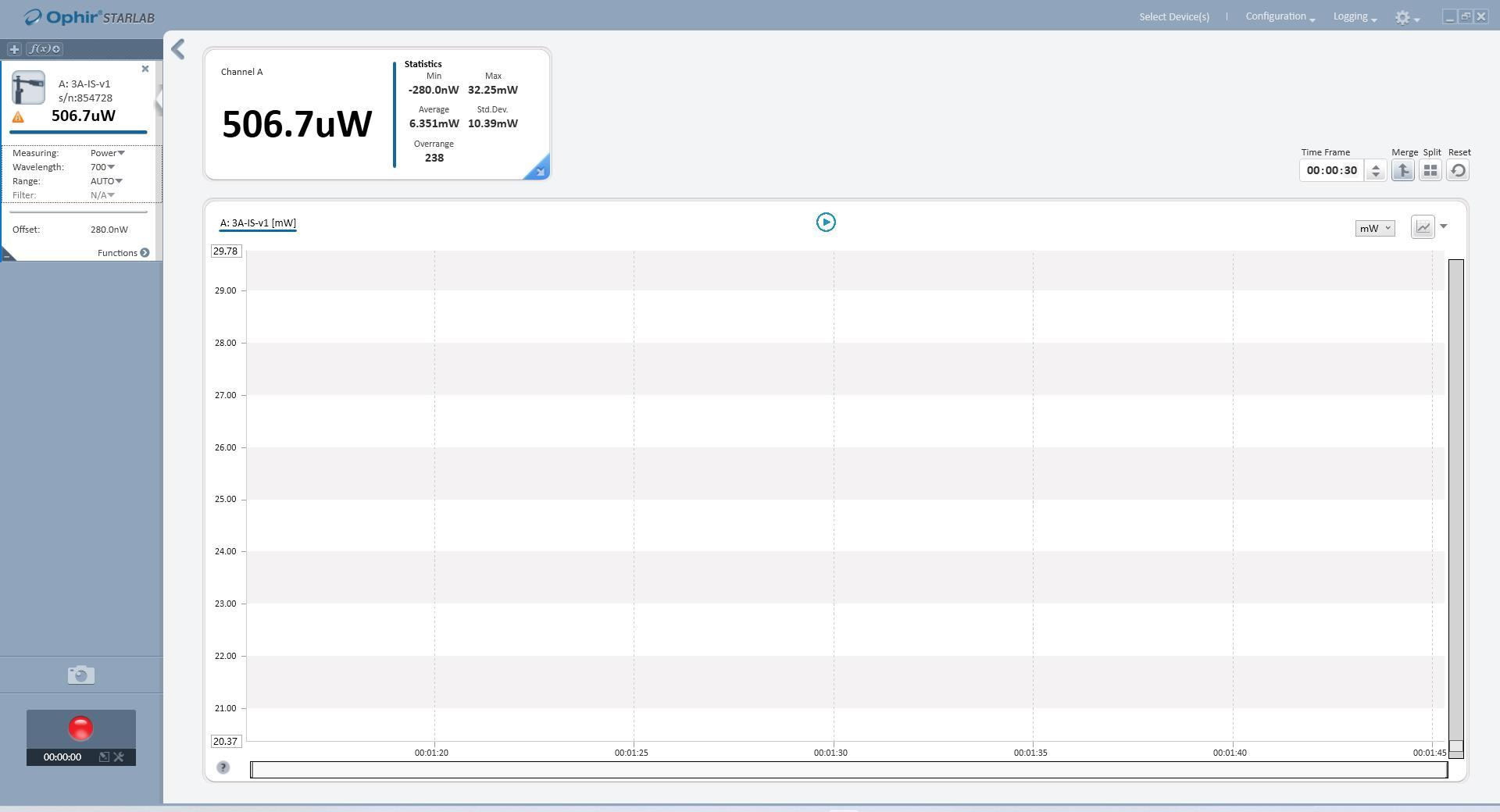

单色仪设置 450nm 波长最大功率

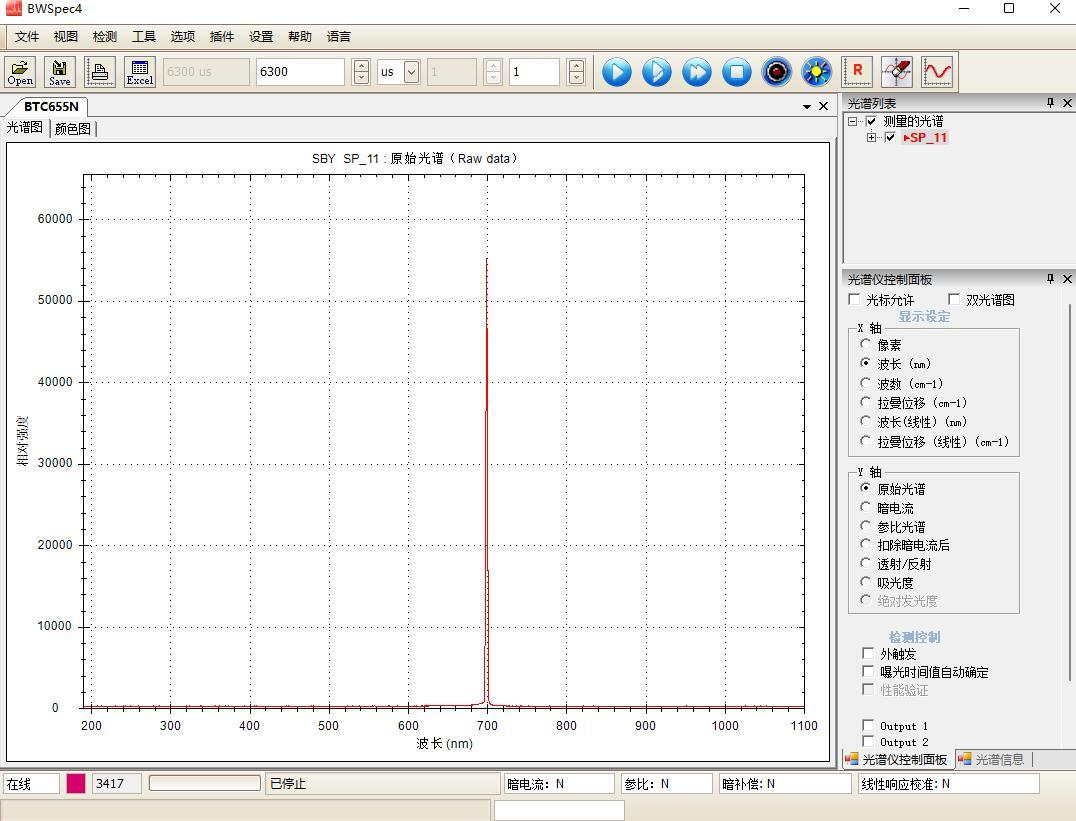

单色仪设置700nm 波长曲线

 单色仪设置700nm 波长最大功率

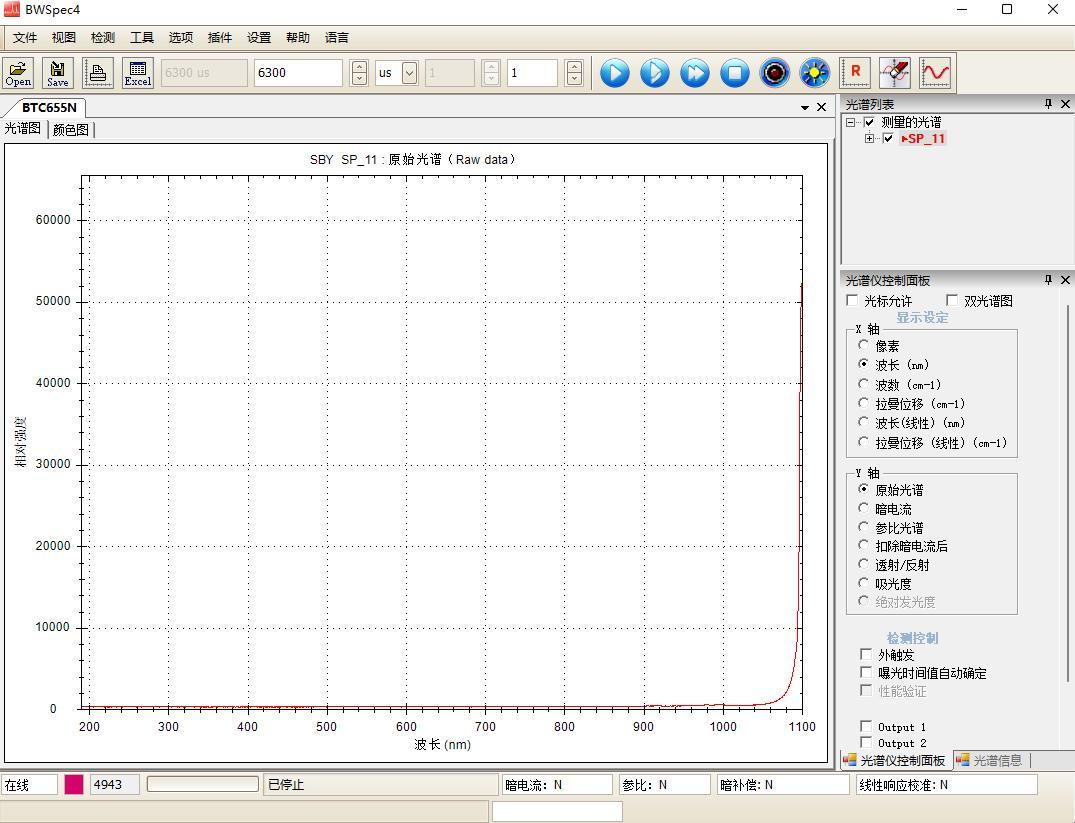

单色仪设置 1100nm 波长曲线

单色仪设置1100nm 波长最大功率
